可折单翻板锁风阀的设计及应用
某公司4500t/d生产线生料制备采用TRM38.4立磨，原设计生产能力250t/h生料，实际产量能达到350t/h左右，实际台时产量大，对下游设备造成了很大的压力。其中出磨生料入库的两台630mm×630mm回转卸料器，即因料量大，经常出现分格轮轴承压挡自行脱落、盘根密封失效、漏料严重和轴承润滑B良等故障，导致检修频繁，影响立磨的连续运行。为此，该公司在2010年10月，自行设计了一种可折单翻板锁风卸料阀代替原回转卸料器，其结构见图1。

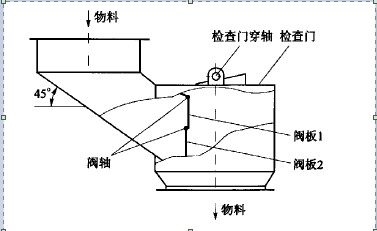

图1 可折单翻板锁风阀的结构
一个阀板通过铰接，变为两部分，以适应不同的物料量。当下料量小时，只靠下阀板的动作就可满足下料需要；当下料Z大时，上阀板在物料的推力下打开。同时为保证锁风效果，可以用Y久性磁铁片放置在阀板一面，这样可以灵活增加下阀板配重。
该结构维修非常方便，当阀板磨损严重时，打开上部检查门(检查门用穿轴卡在箱体上部，穿轴用锲形三角铁固定，非常方便去掉)，直接换掉旧阀板即可，省时省工。物料入口处的连接法兰根据旋风筒底部溜子大小制定，边长600mm×600mm左右，下部溜子即物料出1：3边长500mm×500mm，箱体高800mm左右，上、下两个阀板宽500mm、高约350mm左右。
该结构在该公司使用半年来，由于减少立磨临停，稳定了台时，出磨生料质量得到提高，使熟料强度也得以提高，水泥混合材掺加量提高5％以上，每年可多使用工业废渣100万t左右。
|
|
|
|
|
|
