某水泥公司4500t/d水泥生产线采用了“辊压机+V型选粉机+Φ4.2m×13m球磨机+O-Sepa动态选粉机”的联合粉磨系统。V型选粉机采用成都利君VX8820固态选粉机,能力160~275t/h,选粉风量180000~280000m³/h,阻力1.0~1.5kPa,从投产以来,分选效果不佳稳流仓含细粉多,导致辊压机频繁塌料,经过多次现场观察、分析和改进,使分选效果、台时产量大幅度提升。
一、存在问题
(1)运行中V型选粉机进风端斜坡表面存料过多,通过能力下降,局部阻力增加。
(2)细粉出料管细度较小,80μm方孔筛筛余量在38%左右,V选粉机至入磨段物料细度在34%左右。
(3)辊压机稳流仓内含细粉较多,一部分小颗粒没有分离出去,造成辊压机工作效率下降。
(4)磨机系统产能未达到高产低耗运行状态。
二、问题分析
经过多次现场检查、结合其设备原理、结构,分析几点原因:
(1)分散区打散板磨损漏料,导致物料洒落到机壳底部,同时也导致内部料幕无法形成,无法进行粗、细粉G效分离。
(2)V选进、出风口存在短路现象,风量分配失衡。
(3)进出口通风面积大,导致低部打散区风压过低,携带物料能力不足,部分中细粉未能分离出去直接进入辊压机稳流仓,辊压机因进入物料细粉过多,形成塌仓窜料。附改造前风料通过示意图和V选内部结构数据,见表1 、图1。

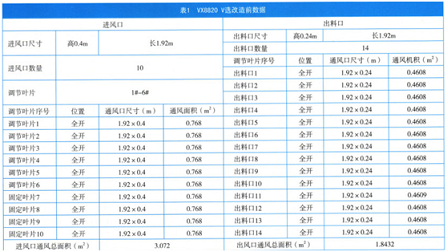

表1 VX8820 V选改造前数据
图1 改造前风料通过示意图
三、改进措施
(1)对分散区的打散板进行更换和修补,防止风在打散板处短路,使其形成稳定料料幕。
(2)对进风区导风叶片进行调整,出风口部分叶片进行封堵,加长打散区,有X控制用物料在打散区充分分散,并保证底部区域分选风压,提高分选效率,从而控制入磨物料细度。附改造后风料通过示意图和V选内部结构数据,见表2、图2。

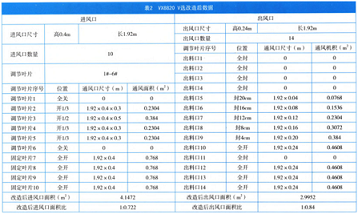

表2 VX8820 V选改造后数据
图2 改造后风料通过状态示意图
四、改造效果
经过以上改进措施,在不改变循环风机用风量的前提下,V选进口压差从-1200Pa提高到-1580Pa,入磨细度也从原来的80μm方孔筛筛余量34%降低到24%左右,辊压机塌仓窜料现象消失,辊压机挤压效果得到明显G善,水泥磨粉磨能力有大幅提高,台时从175t/h提高到200t/h以上。
|
