布袋除尘器滤袋布置要求及花板设计

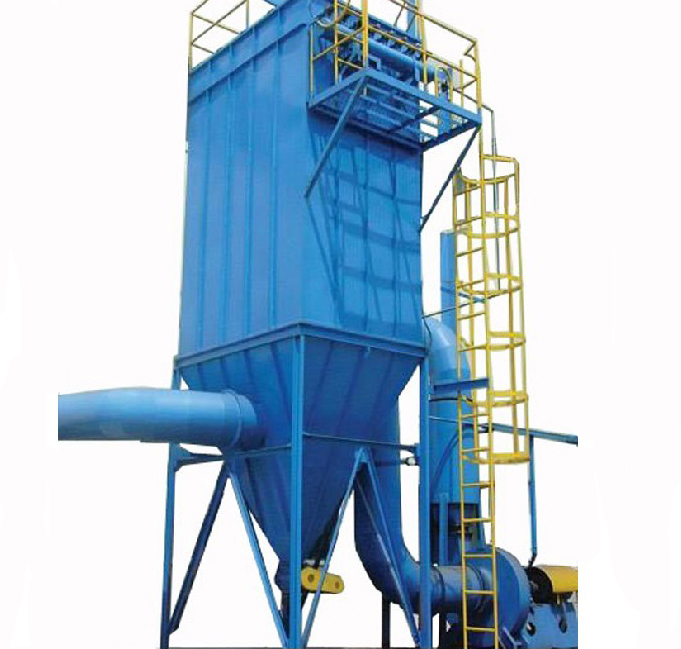

布袋除尘器是目前常用的烟气过滤设备之一,除尘器内部的过滤核心部件是由花板和滤袋结合构成,花板的设计以及滤袋的悬挂布置从一定程度上决定了烟气过滤的效率以及过滤的成本。
布袋除尘器的滤袋采用矩阵布置方式,滤袋ZX距加大为260mm。这种排列方式合理地利用了方形的箱体空间。加大的滤袋ZX距保证了含尘气体在滤袋间的抬升空间,同时避免了可能因滤袋晃动产生的碰撞。
除尘器的花板作为除尘器净气室和过滤室的分隔,用于悬挂除尘滤袋及组件,同时将作为除尘器滤袋组件的检修平台。
除尘器花板孔采用数控冲压方式加工来保证花板和花板孔的形位公差要求。
工人以花板作为操作平台进行除尘器检修、维修,需要除尘器的上箱体内部结构设计合理。
花板孔冲压位置准确,与理论位置的偏差应小于±0.05mm,确保两孔洞的ZX距误差在±1.0mm。花板孔洞制成后需清理各个孔上的锋利边角和毛刺,HJ加强筋板时,筋板布置合理。
HJ后对花板进行ZX,确保花板平整,无弯曲、凹凸不平等QX,花板变形度<1/1000,对角线长度误差<3mm,内孔加工表面粗糙度为Ra=2。滤袋与花板的配合合理,滤袋安装后严密、牢固不掉袋、装拆方便。
采用JM工艺制作的花板和高精度定位的喷吹管可以保证滤袋组件轴线和喷吹短管轴线WM重合,从而保证了整套喷吹清灰系统能够可靠、Y效的进行工作。
|
