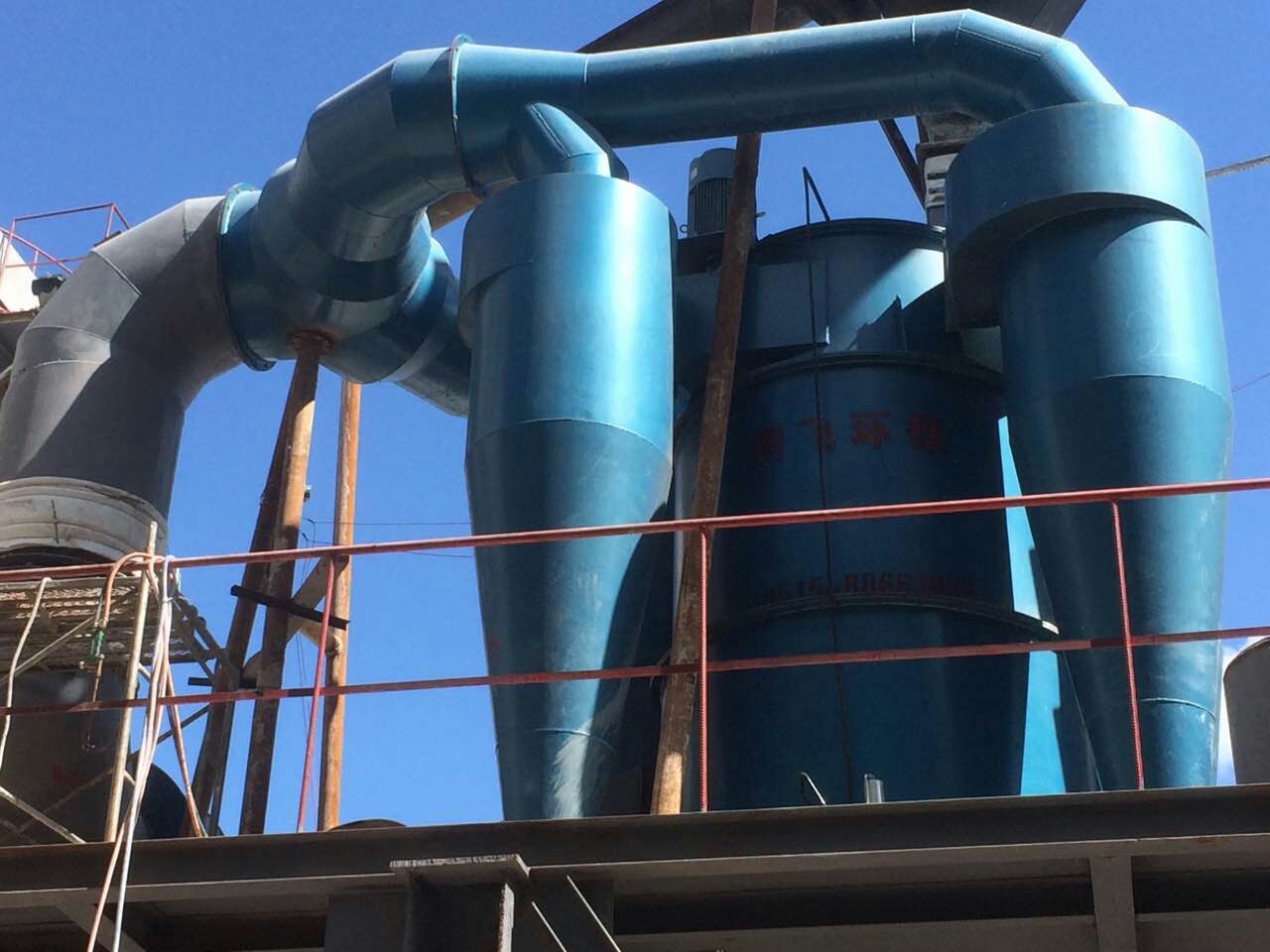

涡流选粉机
一、概述:
在水泥工业生产中,为提高粉磨系统的效率及降低产品的能耗,现普遍采用圈流粉磨系统。而作为该系统的重要组成部分——选粉机,其性能的先进与否直接影响到系统的工作效率。因此,选粉机的研制工作一直受到各科研院所及工矿企业的重视。
涡流选粉机是盐城市成功机械制造有限公司根据《国家水泥新标准》的实施和国内外选粉机的新技术和发展动态,结合我国中小水泥企业的实际情况研制出的新一代G效选粉机。
二、工作原理:
G效涡流选粉机在工作时,可通过调速电机或变频器调速传动装置带动主轴转动,物料通过设在选粉室上部的进料口进入选粉室内,再通过落料管进入到选粉室下部的分级盘上,分组盘随主轴转动,物料在惯性离心力的作用下,向四周均匀撒出,分散的物料在外接循环风机产生的高速气流作用下,物料中的粗重颗粒受到惯性离心力的作用被甩向选粉室内壁面,碰撞后沿壁面下滑落到粗粉锥中,其余物料被旋转气流吹起继续上升,经过分级区时又有一部分粗颗粒分选出落入粗粉锥中。
被撒盘和分级转子两次分选后的强烈而稳定的平面涡流作用下,使不符合成品要求的粗粉进一步被选出,因粗颗粒产生的惯性离心力要大于涡流的向心力,粗颗粒被抛向周围的立式导向叶片,撞击后失去动能,落到粗粉锥中,经粗粉锁风阀排出。符合要求的细粉穿过笼子进入其内部,随循环风进入布置在选粉室四周的旋风分离器中,被收集形成细粉,经汇聚便成为成品。
三、结构特点
1、涡旋式选粉机在转子式选粉机的基础上,进一步吸收O-Sepa选粉机悬浮分散技术、平面涡流技术,对转子式选粉机在结构上进行重大改进,“分散”、“分级”、“收集”性能更好,选粉效率更高,性能更稳定。
2、以旋风式选粉机和O-Sapa选粉机为基本原型,采用体外循环风作为分级动力的新机种。它CYXX分级圈,即是将原倒圆锥形体改为圆柱形,Z大了合格物料穿越面,尤其是栅隔间隙上下一致,改变了原锥形分级装置栅格间隙上大下小,旋转时切割物料粒径严重不均的现象。
3、选粉室由圆柱体改为倒圆锥体,提高了含尘气体扩散分级和较大颗粒的回收能力。改进了撒料盘设计,增强了离心力和提升力,能更均匀地将分选物料抛开。旋风筒体内加装了反射屏,提高了成品收集能力,降低循环气流中的含粉量,减少了风机叶轮和进气室筒体的磨损,延长了使用寿命,相应地提高了产量。同时它改进上出风管道的形状,降低气流的通行阻力,防止管道积料。它简化了旋风(转子)式选粉机下部的外锥体,方便设备的安装和维护、保养。
四、主要技术参数:
设备规格
|
220A
|
240A
|
260A
|
280A
|
生产能力(t/h)
|
26~46
|
20~35
|
45~65
|
35~50
|
产品细度(0.08mm筛余)
|
8~10
|
8~10
|
8~10
|
8~10
|
主轴转速(r/min)
|
130~280
|
170~300
|
130~260
|
130~280
|
电 机
|
型号
|
YCTL250-4A
|
YCTL225-4B
|
YCTL250-4B
|
转速(r/min)
|
132~1320
|
125~1250
|
132~1320
|
功率(KW)
|
15
|
18.5
|
22
|
22
|
风 机
|
型号
|
HXJF-10C
|
HXJF-10C
|
HXJF-16B
|
风量(m³/h)
|
45420
|
68020
|
99260
|
风压(mmH2O)
|
231
|
249
|
238
|
功率(KW)
|
37
|
55
|
90
|
配套磨机规格
|
Φ2.2、Φ2.4
|
Φ2.4、Φ2.6
|
五、安装与试运转要求
1、设备的安装
(1)基础放线:根据工艺布置、设备尺寸进行基准放线,楼板凿毛洗净才能做基础。
(2)固定基础:浇筑4个标高150mm混凝土支座,使各个支座表面平整,标高误差不大于2mm(混凝土支座面好加埋16mm厚钢板),采用钢结构时BX与原基础梁用包箍包紧,并将支撑力引伸到梁上。
(3)壳体安装:壳体按工艺布置方位轻轻安放在支座上并加垫板调水平,然后与预埋钢板HJ固定。壳体法兰安装平整、法兰间加石棉绳密封,在工作时不允许有漏风现象。
(4)传动支座安装:主轴和转子在安装前要仔细检查是否在装运过程中发生变形、碰坏,确认没有问题后才能进行安装,主轴与支座及轴承油管和筒体上盖联接好后一起进行吊装。
2、整机安装完毕,主轴皮带盘的水平误差不大于2/1000。
3、试运转
安装检验合格后,方可进行试运转,试运转主要内容如下:
(1)应对回转部分进行检查,主轴呈铅垂状态时,转动灵活,无卡滞现象。转子、撒料盘的组件应进行动平衡试验,不平衡力矩不大于2N.m。
(2)回转部分的旋转方向要与进风口和进入旋风筒的出风方向一致,不得相反。
(3)导向叶片的检查。所有导向叶片间的间隙应均匀一致,并固定牢固,不允许有松动现象。
(4)选粉机安装后应将各润滑点按要求加足润滑油,然后进行试运转4-8小时(高速)检查各轴承的供油情况,试运转完全合格后方可投入生产。
当选粉机因转部分运转正常后,方可进行喂料。停车时先停止喂料,数分钟后再停止电机、风机。
六、操作维护与检修
影响选粉机生产效果的因素很多,而且互相关联。为了让选粉机在圈流粉磨系统中发挥G效率,BX由具有一定经验的技术工人进行操作。
1、为了保证选粉机长期AQ运转,要注意对选粉机进行日常维护,使用工厂应制定符合于本厂实际情况的操作堆积和维护检修制度。
(1)各轴承应定期加入润滑油,保证各润滑点充分润滑。选粉机轴承加油每班(8小时)不得少于2次,每次加油量不得少于250克。
(2)各轴承温度不得超过60℃。
(3)经常注意选粉机的平衡性,如果发现异常的振动应及时停机检查排除。
(4)保证各锁风阀动作灵敏,锁风效果良好,各管路处应防止雨水进入,避免粉尘结块。
2、检修
选粉机的检修:应在停机后,待机内温度降低、粉尘沉降后打开检修门进行检修。
检修完毕后,应由原挂牌人取下标牌,以示检修完毕,方能开车。
检修的主要内容应根据检查结果、使用经验确定,一般为以下内容:
(1)主轴、轴承、油封的清洗、检查,如超过规定值应进行更换。
(2)各联接处的螺母是否松动或损坏,如超过规定值应进行更换。
(3)检查各仪表是否完整灵敏,否则进行修理或更换。
(4)QC壳体、管道上所粘着的粉尘。
(5)分级圈(转子)的转笼、撒料盘等易损件有无磨损,如有应及时更换。
七、产品细度调节
如果从选粉机选出来的成品细度偏细时可降低转子转速,直至细度符合要求。如仍无法满足要求,也可适当开大主风阀阀门。若成品偏粗,则调节方法相反。
八、使用注意事项
1、加强操作管理。
2、选粉机效率高,循环负荷较小,推荐使用循环负荷率在80-120较适宜。
3、系统密封要好,尤其注意细粉和粗粉出口,应加锁风装置。
4、细度调节一般用转子转速调节,尽量不用风量调节。
5、选粉机系统中好增设收尘系统,使循环风一小部分进入收尘器不仅可使选粉机处于微负压状态操作,而且可降低循环风中粉尘浓度,降低温度。提高选粉机负压点位置,并可进一步提高选粉效率。
|
