工业烘干机工作原理和结构
2020-4-27 阅读次数:[762]

工业烘干机工作原理和结构

工业烘干机工作原理

工业烘干机的热源来自燃烧装置,本烘干机采用顺流式加热方式。因此需要烘干的物料,从进料箱、进料溜进入筒体,即被螺旋抄板推向后。由于烘干机倾斜放置,物料一方面在重力和回转作用下淌向后端,另一方面物料被抄板反复抄起,带至上端再不断地扬撒下来,使物料在筒内形成均匀的幕帘,充分与筒内的热气流进行热交换,由于物料反复扬撒,所含的水分逐渐被烘干,从而达到烘干的目的。

工业烘干机结构

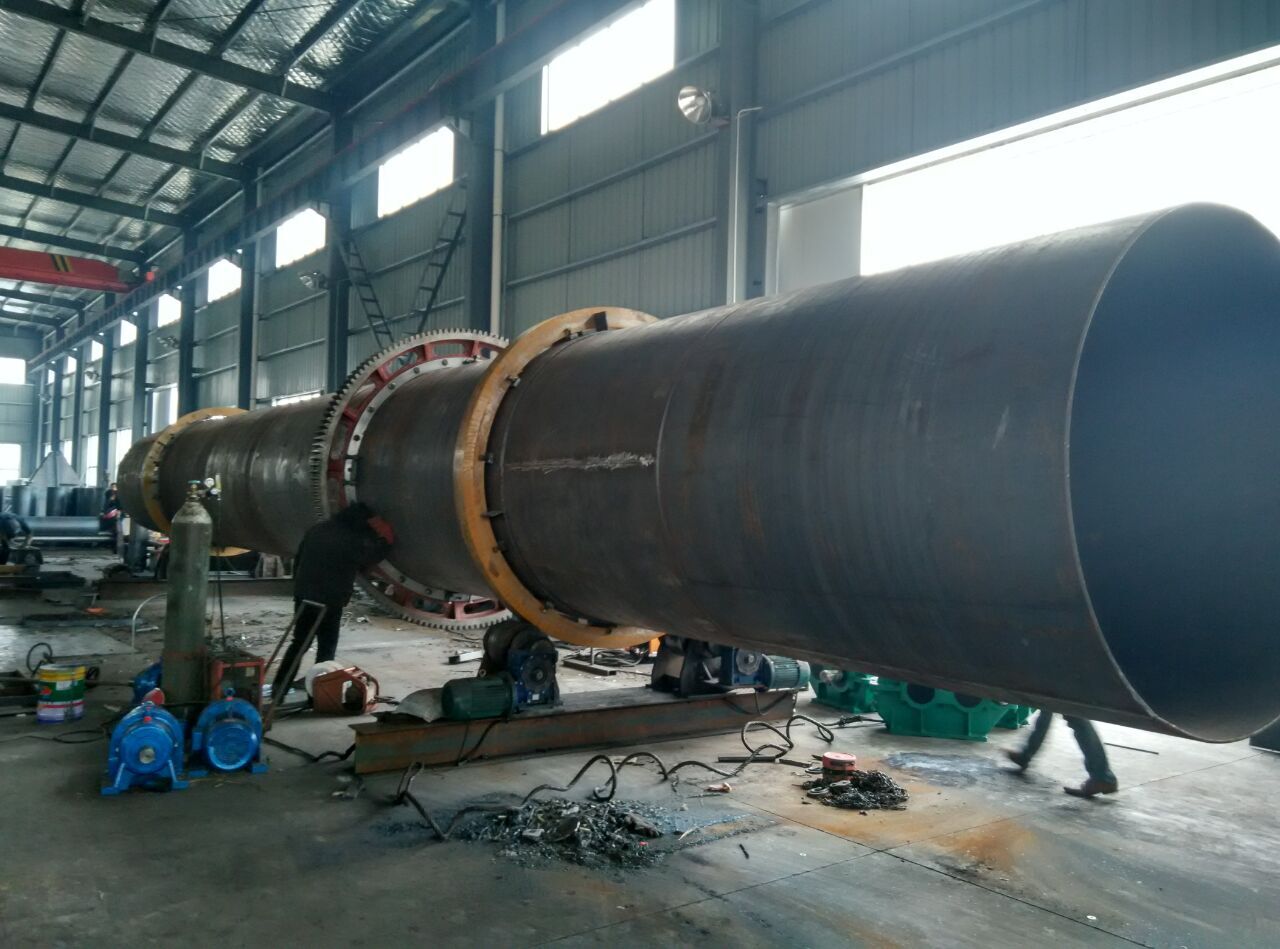

工业烘干机主要由筒体装置前后托轮装置、进出料装置、传动装置与齿轮罩等部件组成。筒体是卧式回转圆筒,其内部从前至后焊有交错排列角度不同的各式抄板。在进料端为防止倒料设有门圈及螺旋抄板。在其外部装有用于支承的轮带。筒体通过前后轮带支承在托轮装置上,在后托轮装置上设置挡轮以控制筒体的轴向窜动。筒体的转动是由传动装置通过小齿轮带动固定在筒齿轮而回转的。每一托轮均设置调节顶丝,以便调节托轮前后位置。同时还设有托轮刮油毡,使托轮带接触面含有良好的油膜,延长托轮与轮带的使用寿命。筒体两端伸入进出料装置内,柔性密封板紧贴合在筒体上。进料箱内设有进料溜,进料箱下端密封板内侧开有落料和清料的腰形孔,以避免倒料造成的物料挤压、堵塞。传动装置由电动机、减速机、联轴器、小齿轮组装件等零部件组成。
