在水泥工业生产中，旋风筒常用于烟气除尘和选粉机成品的收集，旋风筒性能的好坏直接影响到烟气除尘效果、水泥选粉机成品的收集效率，以及旋风筒的运行能耗。某公司就如何实现旋风筒的G效低阻，进行了多年的探索和实践，总结出以下几条经验，供大家参考。
一、进口采用360°大涡壳

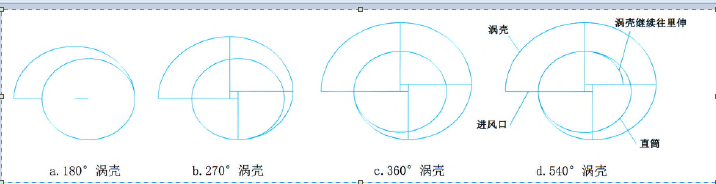

进口涡壳角度越大，涡壳曲率变化越平稳缓慢，从涡壳进口进入涡壳内的气流宽度逐渐变窄，减缓了进口气流对涡壳内气流的撞击与干扰，稳定了涡壳内的离心力场，减少了紊流阻力；加大了进口气流在排气筒W围的旋转距离，粉尘直接进入旋风筒内部排气筒的几率减小，这样能提高捕集效率。见图1a、b，图1a、b180°和270°涡壳的使用效果就不如图1c360°涡壳。


图1 常见的几种旋风筒渐开线涡壳

二、涡壳向旋风筒内部延伸

常规设计的涡壳范围Z多是从进风口外侧开始，转360°后，回到进风口内侧，即360°涡壳。本方案是将涡壳按现有渐开线规则，继续往涡壳内部延伸90°，或180°、270°，形成大于360°的大涡壳。涡壳内部的这部分具有如下作用：
(1)由于内部这部分涡壳的导流作用，含尘气体被送得更远，更靠近回转Z心，离心力更大。
(2)由于内部这部分涡壳的隔离作用，减少了进口气流对涡壳内气流的撞击与干扰，稳定了涡壳内的力场，减少了阻力。
(3)由于内部这部分涡壳的隔离作用，减少了“上灰环”的影响，收集效率明显提高。

三、排气采用锥形排气筒

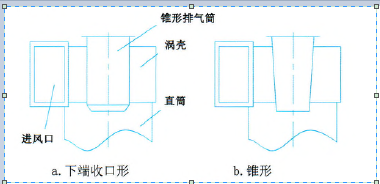

众所周知，排气筒直径小，排气筒内风速高，收集效率高，阻力大；反之，排气筒直径大，排气筒内风速低，收集效率低，阻力下降见图2，在排风管直径相同时，下端采用收口形，或采用锥形排气筒，即排气筒的进口小，出口大，既不影响捕集效率，又能降低压力损失。


图2 排气筒

四、锥形灰斗下设积灰斗

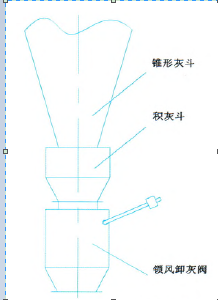

如图3所示。积灰斗能Y效G善筒体内的工况，及时地将旋转向上的气流和收集下的灰尘隔开，减少灰尘的返混和可能产生的二次扬尘。将积灰斗和锁风卸灰阀合二为一是可以的；如取消积灰斗，旋风筒的收集效率将会大打折扣。


图3 锥体灰斗下设积灰斗
有人在锥形灰斗内设反射锥，反射锥除了具有反射导流作用外，也有及时隔开气流和灰尘的作用，但反射锥的大小及位置很难把握，其隔灰效果不如在锥形灰斗下设积灰斗。

五、关于锥形灰斗的分段

当旋风筒锥形灰斗较大时，考虑制作运输的可能，在长度方向上都采用分段制作，法兰联接。该公司的经验是能不分段的尽量不分段，即便分段制作运输了也不采用法兰联接，而是在安装现场采用H接的方法联接；特殊情况下采用法兰联接时，法兰联接位置也是尽量往下端靠；其目的是尽量减少旋风筒锥形灰斗漏风的可能。锥形灰斗是否密封对旋风筒的收集效果影响很大，据有关资料，如漏风率为3％，则收集效率为50％，漏风率为8％，则收集效率几乎为零。

六、关于旋风筒直径和进口风速
当处理风量较大，按照断面风速确定旋风筒直径时，旋风筒直径也会较大，相应的旋风筒进口风速也B须加大才能取得相应的收集效果。提高进口风速，可Z大旋风筒内气流的切向速度，使粉尘受到的离心力增加，有利提高其收集效率。但进风口气流速度提高，径向和轴向速度也随之Z大，紊流的影响Z大；对每一种特定的粉尘，旋风筒都有一个临界进口风速，当超过这个风速后，紊流的影响将大于分离作用的增加，使部分已分离的粉尘重新被带走，影响收集效率；另外，进口风速增加，除尘阻力也会急剧上升。
一般来说，当处理风量较大时，不主张采用大旋风筒来处理，有时为了提高旋风收集效率，还要通过增加旋风筒数量来减小旋风筒直径。对用于水泥工业除尘和选粉机成品的收集而言，单个旋风筒直径不宜超过2500mm。
